이 단계에서는 문제조사 결과에서의 해결 방안과 공간 배치계획에서 제시된 결과를 일치시켜 디자인 개념을 확정하고 상세한 요소들을 연관시켜 욕실시스템을 디자인 한다.

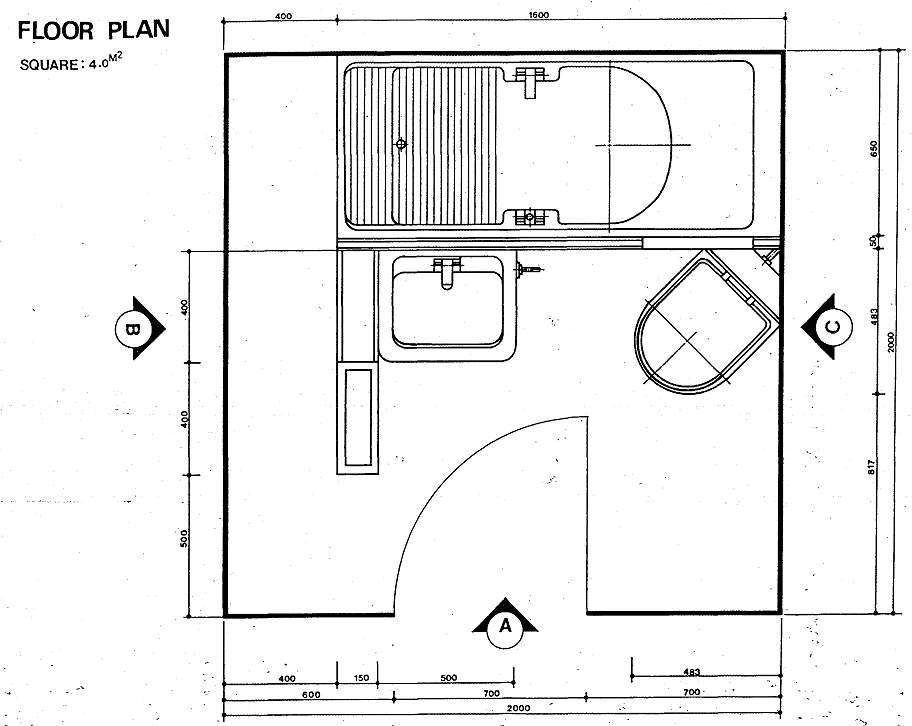

욕실의 크기는 배치 연구에서 중심이된 4㎡를 기준으로 축소, 확대가 가능토록 하는 조립식 구조로, 벽체의 크기단위를 500㎜×1,100㎜로 욕실 설치를 용이토록 하고 생산에 따른 편리성을 돕도록 한다. 욕실의 출입문은 70㎜로 폭을 정하고 안으로 열리는 외여닫이문으로 닫을 때 신선환 공기의 도입을 도울 수 있도록 한다.

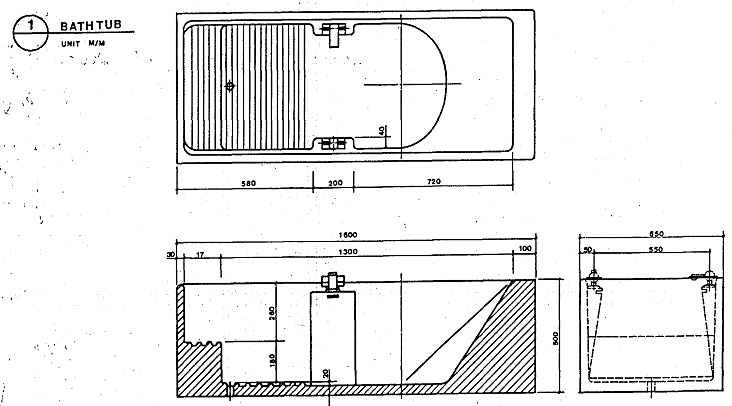

욕조는 샤워공간과 기능을 일치시켜 효율적인 공간활용이 되도록 하며 출입이 편리토록 한다. 또한 출입시 미끄러움의 방지를 위하여 욕조 바닥에 둥근 홈을 설치한다. 재질을 보온력과 청결감이 유지되며, 감촉이 좋은 F.R.P로 하고 다른 요소들의 재질도 F.R.P를 이용한 Unit 형식을 취하도록 하여 보수, 시공시 편리성을 부여한다. 또한 인간공학적 측면을 고려하여 1,600㎜×650㎜의 규격으로 작업과 휴식이 이뤄질 수 있도록 하며 등대기 각도를 125°로 곡면처리하여 심리적 안정감을 제공할 수 있도록 한다. 욕조의 깊이는 내부 바닥으로부터 450㎜가 되도록 한다.

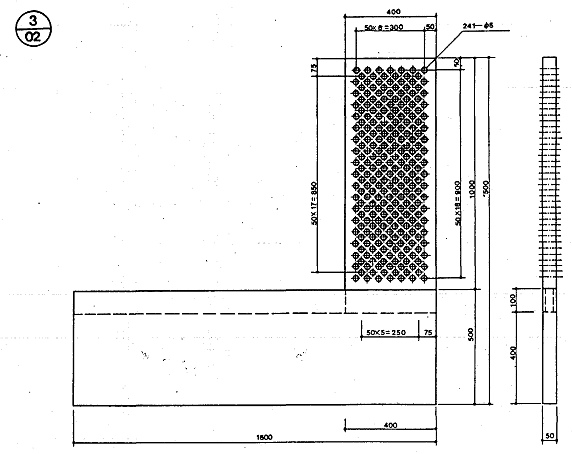

이동식 칸막이는 목욕자세에 따라 이동이 가능토록 하여 부분적 차폐(차폐)가 이루어지도록 한다. 그 결과 독립성을 유지토록 하고 2인 이상 사용시 불편함을 최소화하여 편안한 가운데 위생행위가 이루어질 수 있도록 한다. 칸막이는 샤워 세면시에도 공간을 구분할 수 있도록 한다.

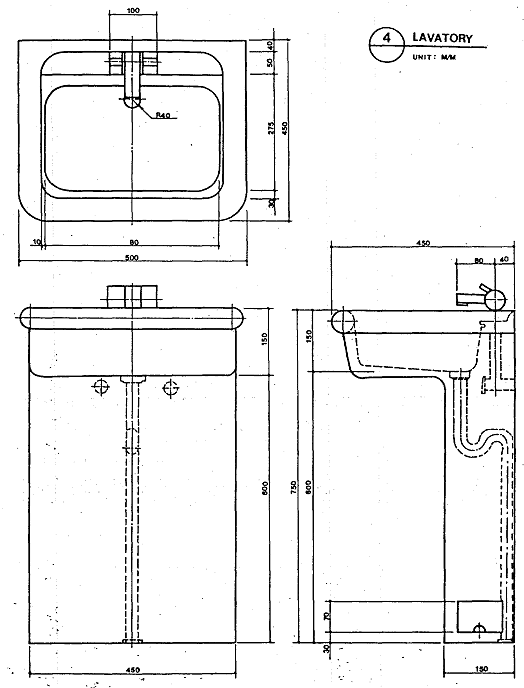

세면기는 700㎜ 높이로 편리성을 부여하고 모서리를 곡면으로 처리한다. 또한 설치시 주위벽을 고려한 설치와 페데스탈(pedestal) 형식으로 친밀감과 조형성이 있도록 하며 충분한 공간 활용이 되도록 한다. 세면기 재질은 청결유지가 쉽고 마모성이 적은 도기류로 한다.

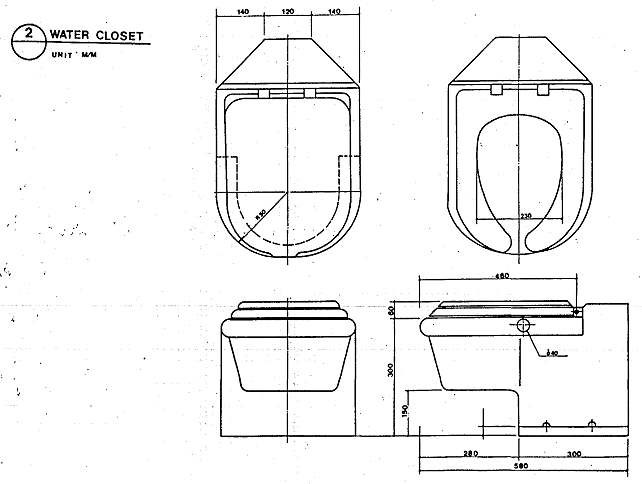

변기는 오물부착이 어렵고 악취 발생을 최소화 하기 위해 변기내에 물고임을 넓게 분포토록하여 물고임부분에 요철무늬로 배설시 물이 튀어 오름을 막아 쾌적한 배설이 이뤄지도록 한다. 밸브작동은 배설도중 몸의 움직임 없이도 작동이 가능토록 하는 보턴식 작동방법을 적용하여 악취의 발산을 최소화 한다.

환기는 습기와 악취를 제거키 위하여 기계환기 장치로 욕실천정에 설치, 쾌적성을 유지한다.

탈착의 공간은 욕실내에서 이루어질 수 있도록 하고 옷의 보관 장소는 욕실이 지니는 습하다는 관념이 최소화 될 수 있도록 Dry한 공간으로 분리하여 수납공간을 확보한다.

화장기능은 탈의 공간에서 Dressing Room 개념에서 함께 이루어 지도록 한다.

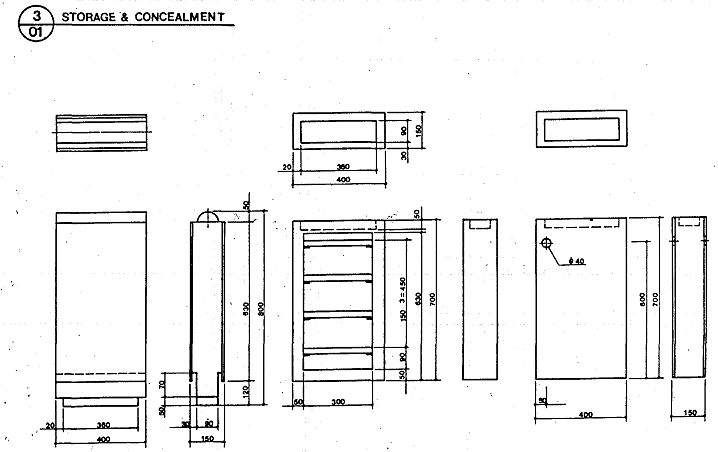

수납공간은 장소, 이동, 조립이 가능토록하고 선반의 조정이 자유롭도록 한다. 수납공간은 물품보관 및 칸막이 역할을 돕고 장식의 효과를 높이도록 한다.

조명은 전체조명을 이용하여 조도 조절을 자유롭게 하며 화장시에 부분적 행위는 부분조명이 가능 토록하여 안락함을 유지토록 한다.

액세서리는 한곳에 집중시켜 편리성을 돕고 수납공간을 이용한 편리성을 부여한다.

색채는 전반적으로 안정감이 있도록 하며 공간에 따른 장소의 협소감을 최소화 한다.

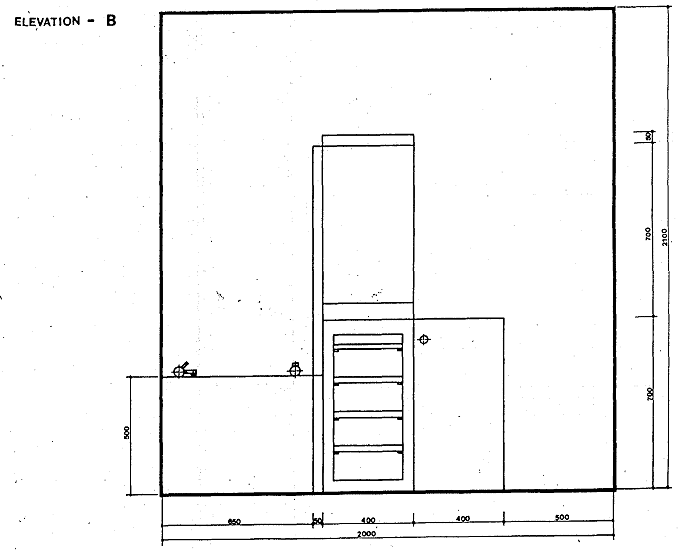

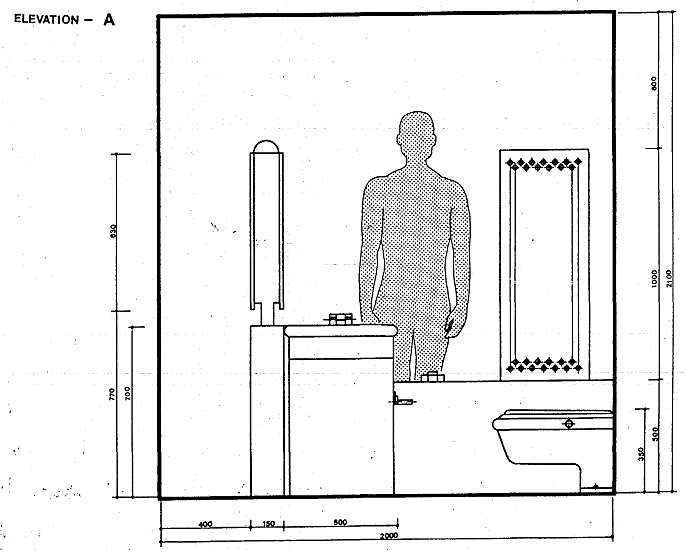

1. 도면
